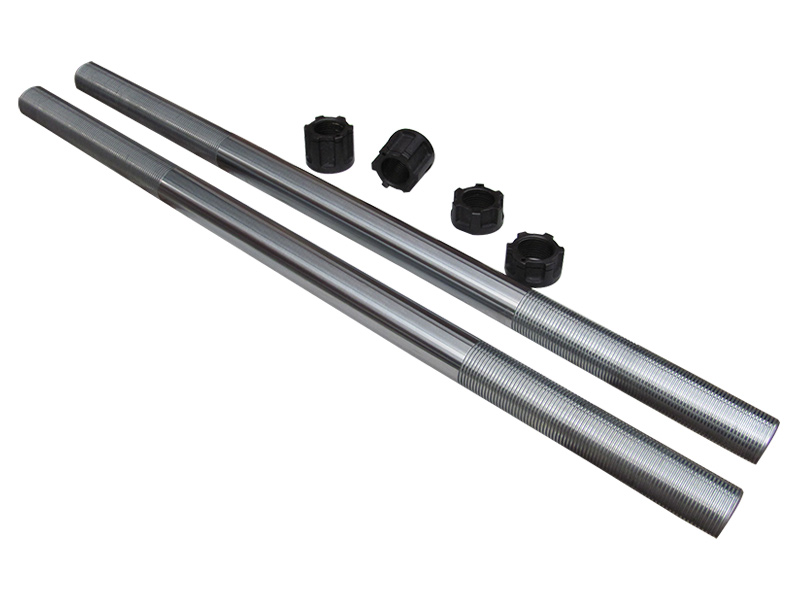

哥林柱是安裝在機械或建筑物上起牽引作用的桿形構件，原理就是起平衡模板滑動、承受鎖模帶來的張力。是注塑機行業中的重要組成部分。在鎖模機構中，哥林柱的性能直接影響到系統的剛性和穩定性，提高其哥林柱結構特性，才能有效提高系統的剛性和穩定性。

立式注塑機，圓盤注塑機上采用高質量的哥林柱。?該產品之設計目的，能其承受巨大的鎖模力，使注塑產品或壓鑄產品免于產生飛邊，確保模具可靠的閉合?哥林柱之設計：在設計鎖模柱架及哥林柱之前，一般在規格表參數或總體方案中都會規定哥林柱的直徑，所以只需校核其強度、疲勞強度及螺紋強度即可。

哥林柱使用環境：運作周期短，尤其是注塑機，啤制產品快則10秒/次，長時間承受鎖模力，周而復始拉伸作用?哥林柱斷裂的原因分析，主要有幾點：疲勞破壞，溫度應變，瞬 時沖擊應力導致的破壞導致拉斷，過載拉斷，復合應變所導致的拉斷。

?1、疲勞破壞?

?注塑機的工作過程是交變應力的過程，故任何引致應力集中的因素都可能導致疲勞破壞。如：

1）軸竟徑變化較大的臺階處。

2）過渡處缺少圓角、退刀槽等。

3）表面傷痕或者加工螺紋不小心破壞光軸表面。

4）螺紋表面粗糙度太大。

5）螺紋長時間受壓，由于表面強度不夠而導致表面擠壓損壞（調模螺母處）。

6）螺紋表面熱處理不當造成應力集中。

7）材料缺陷。?

?2，溫度應變導致拉斷?

?如果四根拉桿長短不一，那么較長拉桿由于急劇的溫度高或降低所引起的熱應力，受到另三支桿的約束，處于靜不定狀態，將導致該拉桿斷裂。?

 3，瞬時沖擊應力導致的破壞?由于肘桿式在開模之前鎖模力才能釋放，故

1）開模時的瞬時沖擊造成機器振動并導致拉桿及其它零件損壞。

2）由于整個合模部件（包括模具）長時間保持在應力狀態下，會導致零件過早疲勞失效。?

4、復合應變所導致的拉斷?

?如果模具不平，連桿（鉸邊）的長度、軸承座的高度及拉桿的長度等零件的綜合誤差太大，當連桿伸直時，兩邊受力不均。那么

1）造成后模板擺動，拉桿受彎，拉桿在彎曲應力及拉伸應力的作用下，拉桿容易拉斷。

2）造成產品飛邊，一般缺少經驗的操作者會進一步加大鎖模力，從而造成拉桿過載拉斷及模具過載變形?
